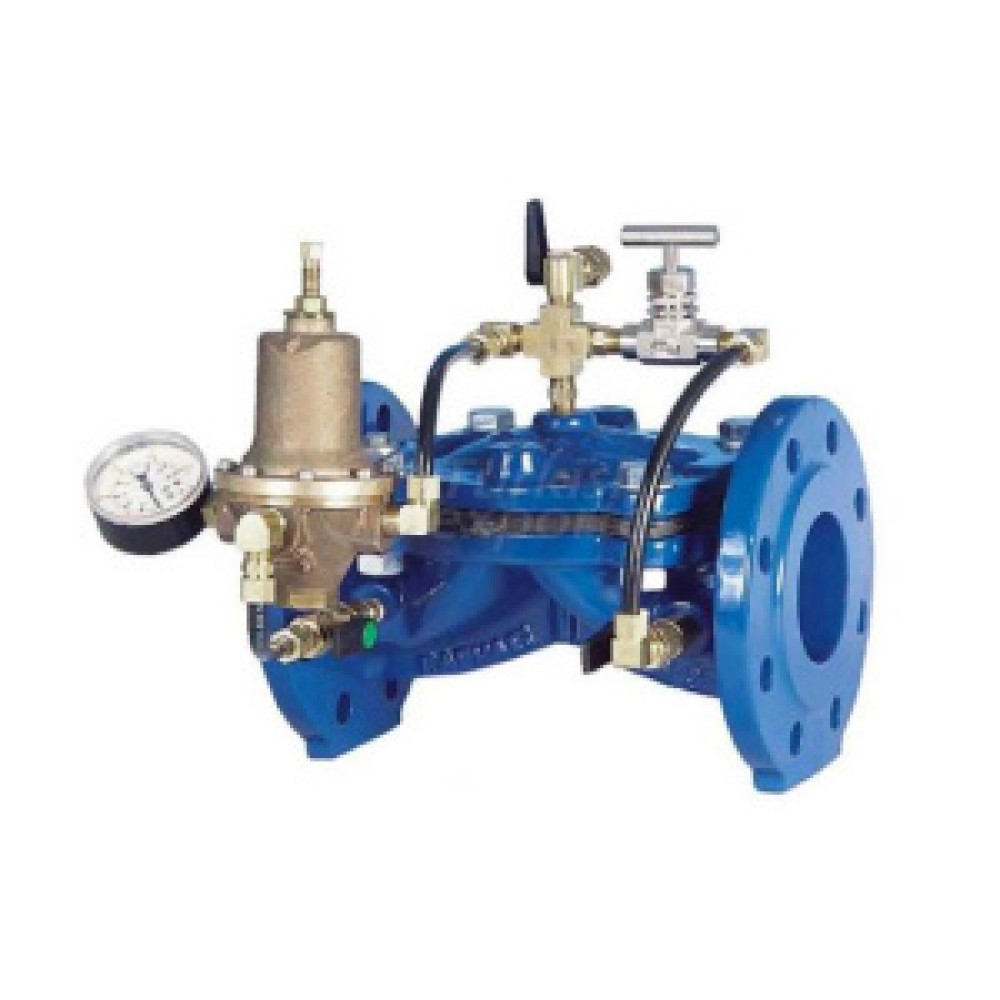

RAF60 Dу 65 PN16 регулятор давления проходного типа
Характеристики
| Диаметр, мм65 |
Краткое описание
Регуляторы давления моделей RAF60 (проходного типа) и RAF60A (углового типа) – регуляторы с пилотным управлением. В состав пилотного клапана входит мембрана с пружинным возвратным механизмом, чувствительная к воздействию давления на выходе из клапана. Пружина клапана заранее устанавливается на необходимое понижение давления. Регулятор давления поддерживает постоянное давление на выходе вне зависимости от изменения расхода воды.
Документы
Нашли дешевле?
Описание
ПРИМЕНЕНИЕ
Регуляторы давления RAF60/RAF60А рекомендуется использовать в основных системах подачи воды со средним номинальным значением давления. Двухходовая конфигурация пилотного клапана в комплекте с диафрагмой главного клапана дает возможность устанавливать и регулировать выходное давление.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диапазон рабочих температур: -10°С – +80°С.
- Материалы:
- Корпус и крышка – ковкий чугун с Rilsan (Nilon11), эпоксид или эмаль – спецзаказ.
- Болты и гайки: оцинкованная сталь.
- Диафрагма: натуральный каучук.
- Рабочее давление: 16 бар (максимум).
ПРИНЦИП РАБОТЫ
Регулятор давления RAF60/RAF60A приводится в действие давлением воды и контролируется пилотным клапаном. Когда давление на выходе ниже, чем это необходимо, регулятор автоматически открывается, в обратном случае регулятор автоматически закрывается. Когда избыточное давление попадает в контрольную камеру, находящуюся над диафрагмой, регулятор закрывается. В противном случае регулятор будет открываться благодаря давлению, действующему под диафрагмой.
Технические характеристики RAF60 Dу 65 PN16 регулятор давления проходного типа
Характеристики
| Диаметр, мм | 65 |
|---|
