Разработана пассивная система противопожарной защиты от распространения огня по горящим полимерным трубам, проходящим через потолочные перекрытия в системах водоснабжения и канализации.
Противопожарная муфта, состоящая из металлического корпуса и полимерного вкладыша, отличающаяся тем, что с целью повышения эффективности работы конструкции в состав полимерного вкладыша вводится порообразователь, а на его наружную поверхность наносится покрытие, инициирующее скорость срабатывания изделия.

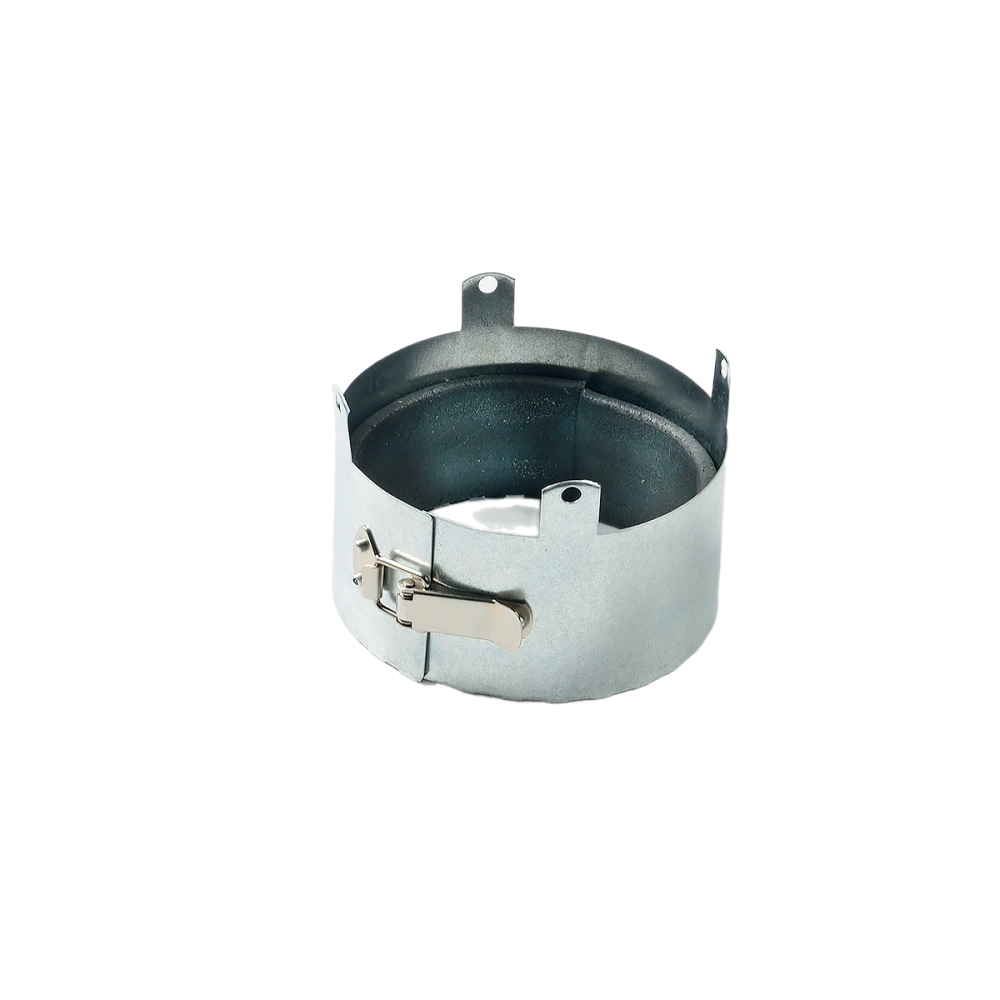

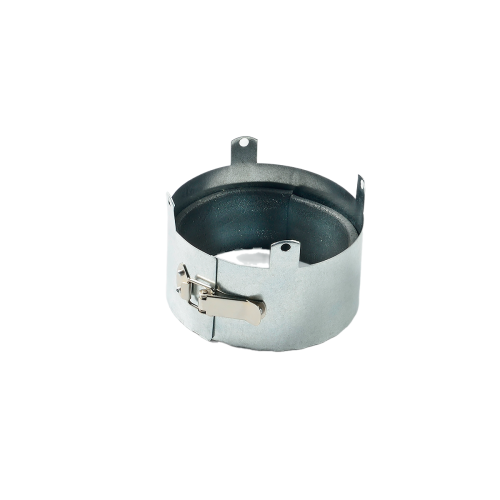

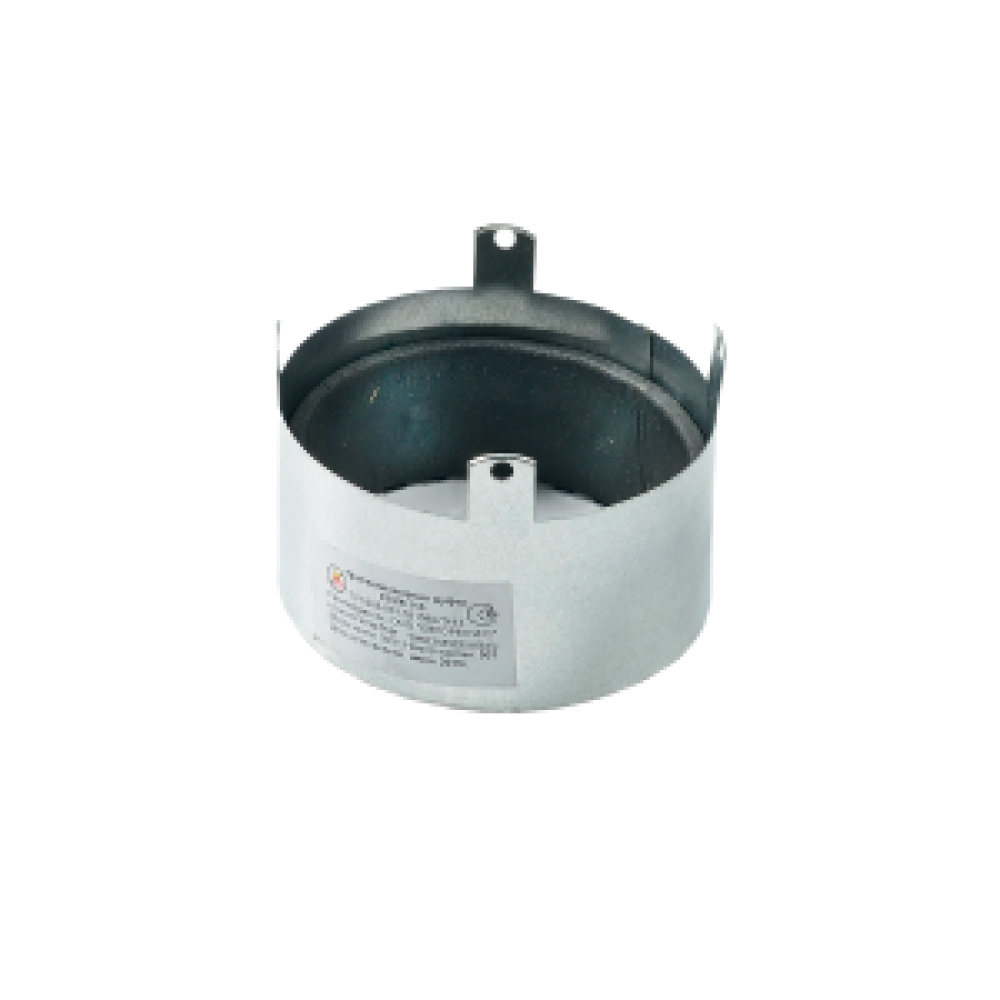

Противопожарная комбинированная муфта РТМК состоит из металлического корпуса и резиноподобного терморасширяющегося материала, используемого в качестве вкладыша, расположенного между внутренней поверхностью корпуса и наружным диаметром трубы.
При прохождении огня через полимерную трубу, последняя расплавляется и терморасширяющийся материал перекрывает проходное отверстие, препятствуя тем самым, проникновению огня на следующий этаж.
Учитывая тот факт, что время прохождения огневого потока через коммуникационные межэтажные трубопроводы 10-15 этажного здания, составляет 5-7 минут, время срабатывания противопожарной муфты имеет решающее значение.
- Температура срабатывания противопожарной муфты - 170-200 С
- Время срабатывания противопожарной муфты - 2-5 мин.
- Начало срабатывания противопожарной муфты - на 15-й секунде.
Монтаж

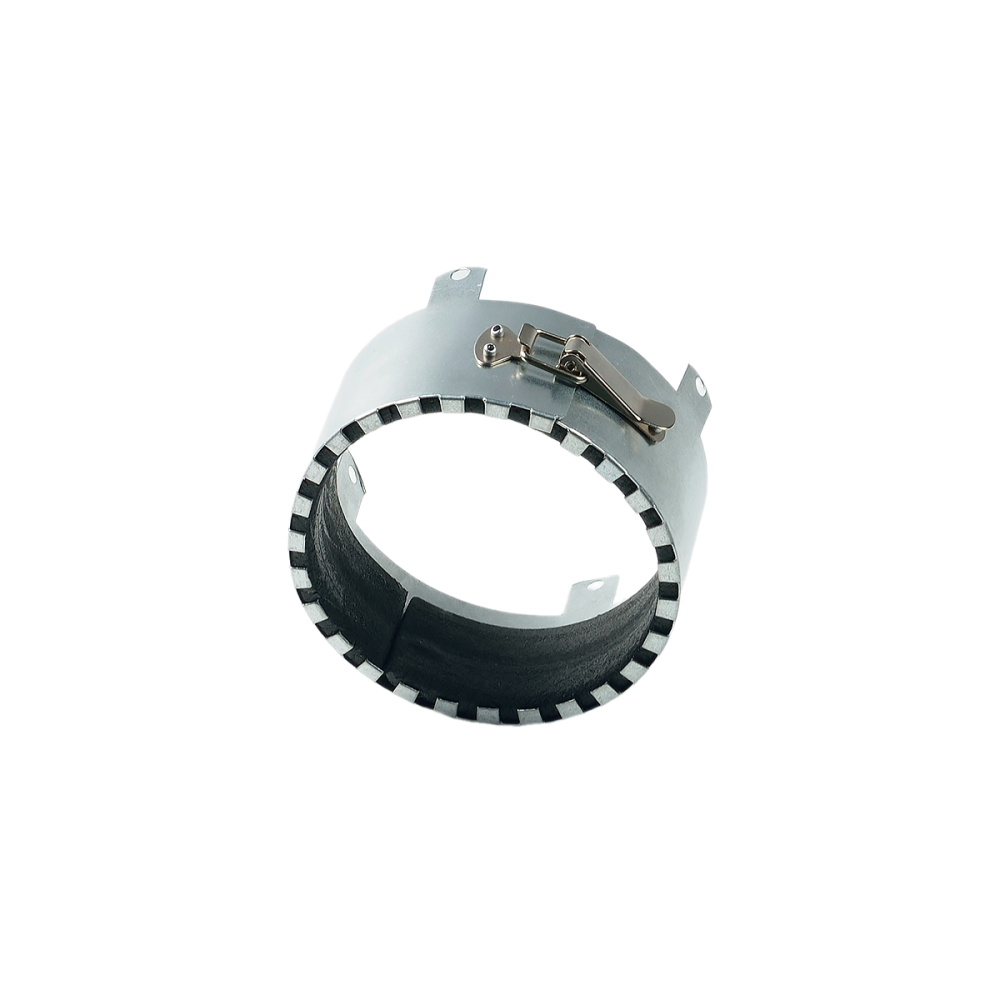

Корпус муфты изготовлен разъемным, с пружинной защелкой, позволяющей быстро производить монтаж конструкции. Крепление муфты к потолочному перекрытию производится через лепестки металлического корпуса муфты посредством винтов или дюбелей.
Размерный ряд
| Тип противопожарной муфты | Ø трубы, внешний, мм | Размер муфты, мм | Масса муфты, гр. | |||
| Ø муфты внутренний, мм. | Ø муфты внешний, мм. | Высота муфты, мм. | Ширина вкладыша, мм | |||
| РТМК-25 | 25 | 25-27 | 40-45 | 60±3 | 50±3 | 80-100 |
| РТМК-32 | 32 | 32-34 | 45-50 | 60±3 | 50±3 | 100-120 |
| РТМК-50 | 50 | 50-52 | 65-70 | 60±3 | 50±3 | 160-180 |
| РТМК-80 | 80 | 80-82 | 95-100 | 60±3 | 50±3 | 240-260 |
| РТМК-110 | 110 | 110-112 | 125-130 | 60±3 | 50±3 | 330-360 |
| РТМК-125 | 125 | 125-127 | 140-145 | 60±3 | 50±3 | 390-410 |
| РТМК-160 | 160 | 160-162 | 175-180 | 60±3 | 50±3 | 790-810 |
| РТМК-200 | 200 | 200-202 | 215-220 | 60±3 | 50±3 | 930-950 |
Преимущества:
- простота конструкции;
- промышленная технология изготовления;
- высокая эффективность работы;
- небольшая стоимость изделия.
Упаковка и хранение
Изделие поставляется в полиэтиленовой упаковке. Срок хранения 30 лет в диапазоне температур ± 50 °С. Качество продукции соответствует ТУ 5285-001-71456910-05
