| Защищаемый объем (до), м³36 | Огнетушащее веществоГаз | Способ установкиНастенный/Потолочный |
| Температура68 | Фактор срабатыванияТемпература, электропуск |
Заправляется: хладоном 125 (HFC-125), хладоном 227еа (HFC-227ea) или фторкетоном (FK-5-1-12).
Применяемые огнетушащие вещества не оказывают негативного воздействия на защищаемое оборудование материалы, в том числе – на оборудование под напряжением и культурные ценности.
При заказе просьба в комментарии указать вид крепления: потолочное или настенное.
Принцип работы модуля:

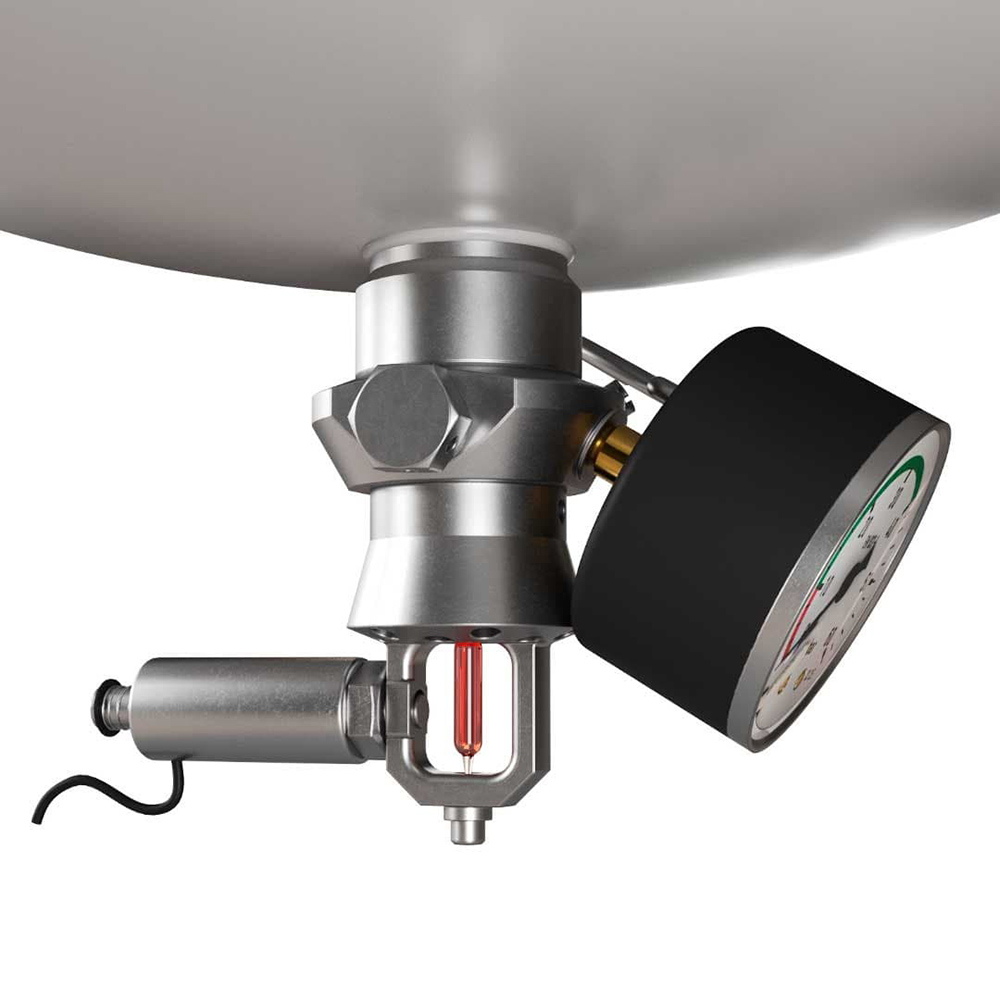

После поступления сигнала от пожарного извещателя на приемно-контрольный прибор, последний формирует команду на срабатывание модуля (модулей) и пожарный прибор управления посылает электрический импульс на срабатывание электромеханического побудителя, шток которого при этом перемещается до механического контакта со стеклянной колбой, разрушая ее. При этом, клапан запорно-распылительного устройства открывается, и ГОС под действием рабочего давления не менее 1,0 МПа (10 кгс см-2) в сосуде модуля выбрасывается в защищаемую зону через распылитель. При падении давления в сосуде сигнализатор давления посылает сигнал на приемно-контрольный прибор о срабатывании модуля. В случае повышения температуры в защищаемой зоне при возникновении пожара до значений, выше температуры срабатывания теплового замка (>68°C), последний вскрывается, и модуль срабатывает самостоятельно, без сигнала от пожарного прибора управления.
Модули совмещают все преимущества первого поколения (Импульс-2-20) и включают множество инновационных решений:
- электро-контактный манометр для контроля падения давления, который выдает обратный сигнал на прибор управления о выходе огнетушащего вещества из сосуда;
- универсальное крепление для потолочного или настенного монтажа EasyFix;
- универсальный газовый насадок, разработанный для применения с фторкетоном и хладонами.
- насадок обеспечивает равномерных распыл при потолочном и настенном креплении;
- электрический толкатель (активатор) многоразового применения вместо одноразового и морально устаревшего пиротехнического побудителя;
- многослойное полимерное покрытие баллона с толщиной не менее 0.3 мм, позволяет предоставить пользователю ГАРАНТИЮ НА ОТСУТСТВИЕ КОРРОЗИИ ВНУТРЕННИХ СТЕНОК СОСУДА в течение 30 ЛЕТ!!!
- эргономические электрические разъемы;
- усиленная тара с 100% защитой запорно-пускового устройства, полностью перерабатываемая с учетом защиты окружающей среды.
- не требуется проводить гидравлические расчеты на этапе проектирования;
- уникальная конструкция позволяет сократить затраты на оборудование, дополнительные материалы и монтаж распределительного трубопровода;
- снижение затрат на проектирование монтаж и обслуживание за счёт компактности и эргономичных решений в конструкции запорно-пускового устройства;
- благодаря конструкции, отсутствует остаток огнетушащего вещества (ГОТВ) в модуле и трубопроводе, это экономит не менее 10% от общей массы проектируемого ГОТВ по сравнению с напольными системами;
- не занимают полезного пространства в защищаемом помещении;
- в случае проектирования нескольких помещений на одном объекте, согласно СП 485.1311500.2020, запас модулей пожаротушения можно формировать по наибольшему из проектируемых помещений, это также экономит средства по сравнению с напольными проектируемыми системами, где резерв формируется в размере 100% от объёма установленного на объекте оборудования.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Наименование показателей | Ед.изм. | Тип модуля |
| Вместимость модуля | л | 24,00±0,2 |
| Рабочее давление ГОТВ, при t + 20±2°С | бар | 22,0±4,0 |
| Минимальное рабочее давление при котором сохраняется работоспособность устройства | бар | 13,0 |
| Максимальное давление ГОТВ, при t +50°С, не более, для: хладон 125 / хладон 227ea / ФК-5-1-12 (FK-5-1-12) | бар | 40,0/34,0/48,0 |
| Пробное давление (Рпр) баллона модуля | бар | 60,0±0,5 |
| Давление срабатывания предохранит. мембраны | бар | 50,0±5,0 |
| Время отклика штока электротолкателя, не более | с | 0,2 |
| Продолжительность выпуска заряда ГОТВ, не более | сек | менее 10 |
| Остаток ГОТВ | % | 0 |
| Масса модуля конструктивная | кг | 14,34 |
| Масса с кронштейном крепления, не более | кг | 15,0 |
| Масса модуля в упаковке (брутто), без заряда ГОТВ, не более | кг | 17,90 |
| Габаритные размеры: диаметр / высота (без крепления) | мм | 400 / 450 |
| Габаритные размеры: диаметр / высота (с креплением) | мм | 400 / 470 |
| Габаритные размеры: тип резьбы обечайка (верх, крепеж) / горловина (низ, ЗПУ) | мм | M30х3.5 / М30*1,5 |
| Габаритные размеры: толщина стенок сосуда без учета покрытия ПЭ (с ПЭ) | мм | 3,7 мм (0,2-0,3 мм) |
| Климатическое исполнения и категория размещения | У, 3 | |
| Температура эксплуатации | -20°С … + 50°С | |
| Тип присоединительной резьбы ЗПУ | М30*1,5 | |
| Температура разрушения теплового замка (колбы) ЗПУ Тип ТЧ – колбы | °С | 68±3 (цвет жидкости в колбе – красный) |
| Ресурс срабатываний, не менее | раз | 10 |

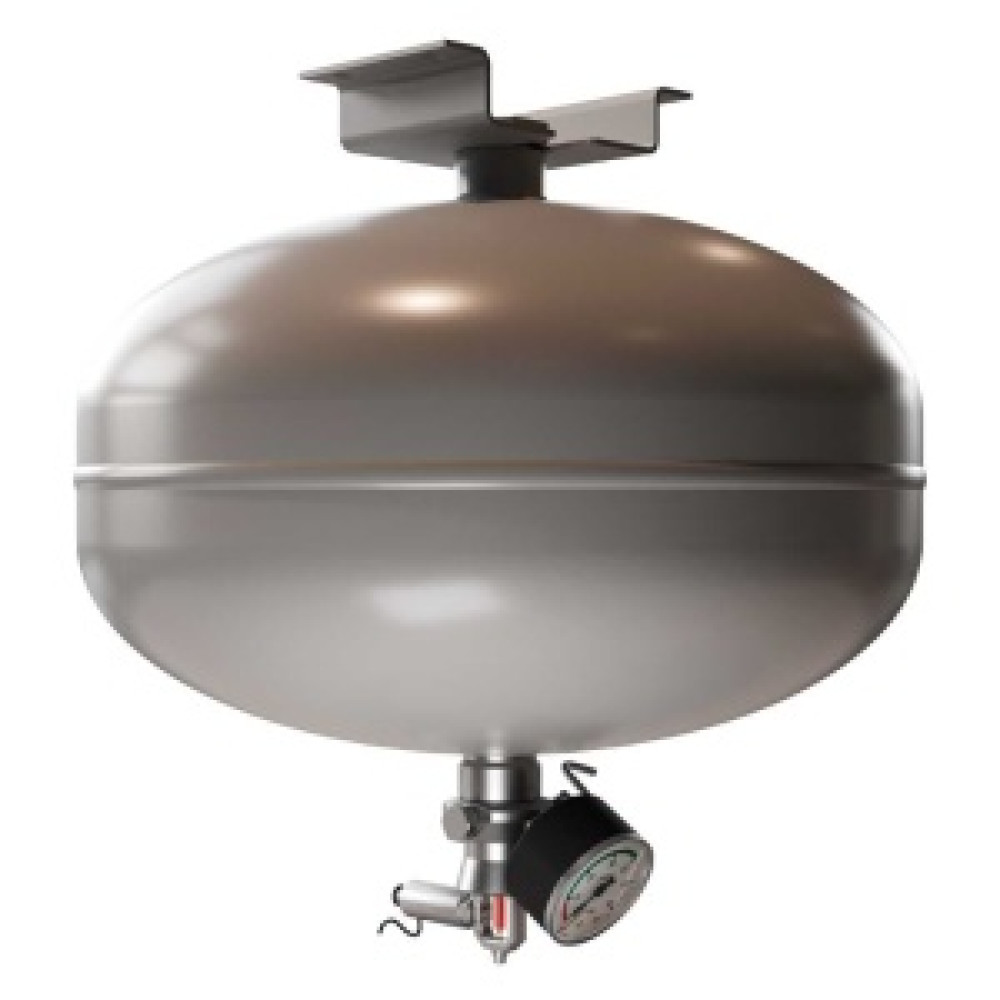

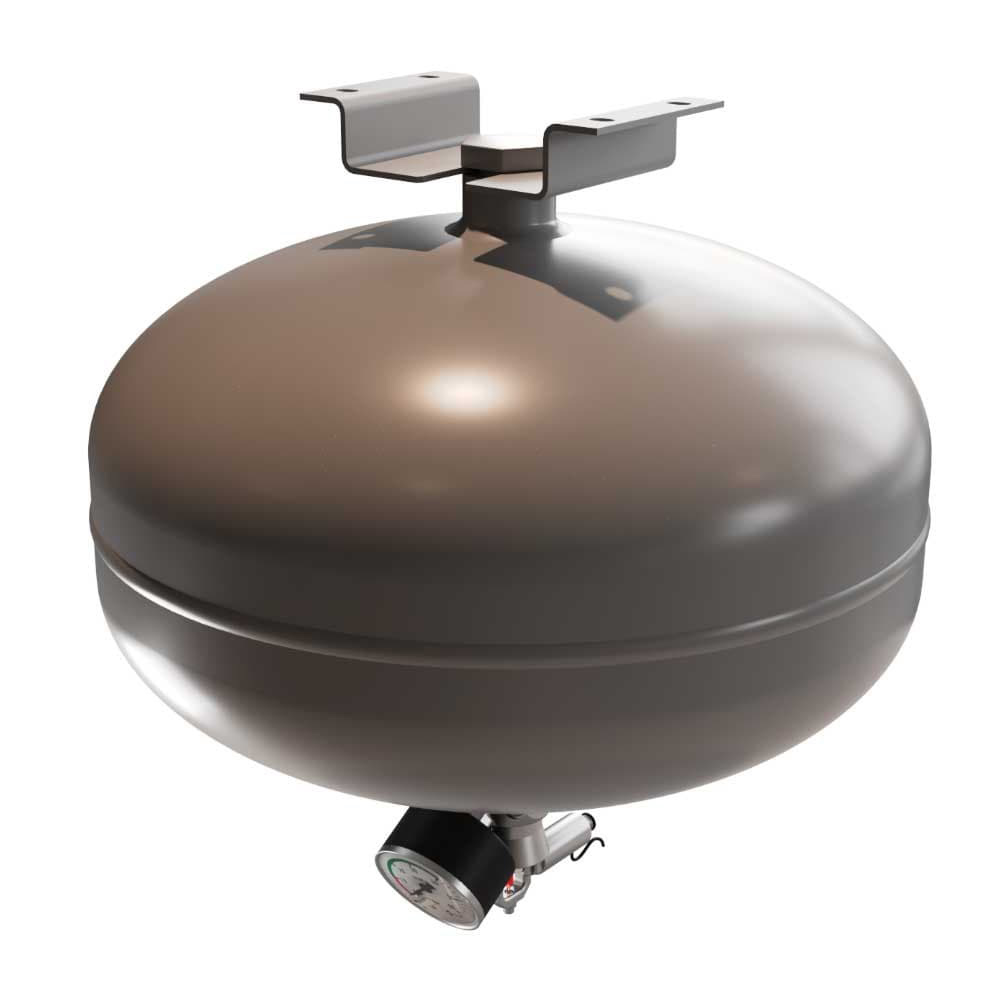

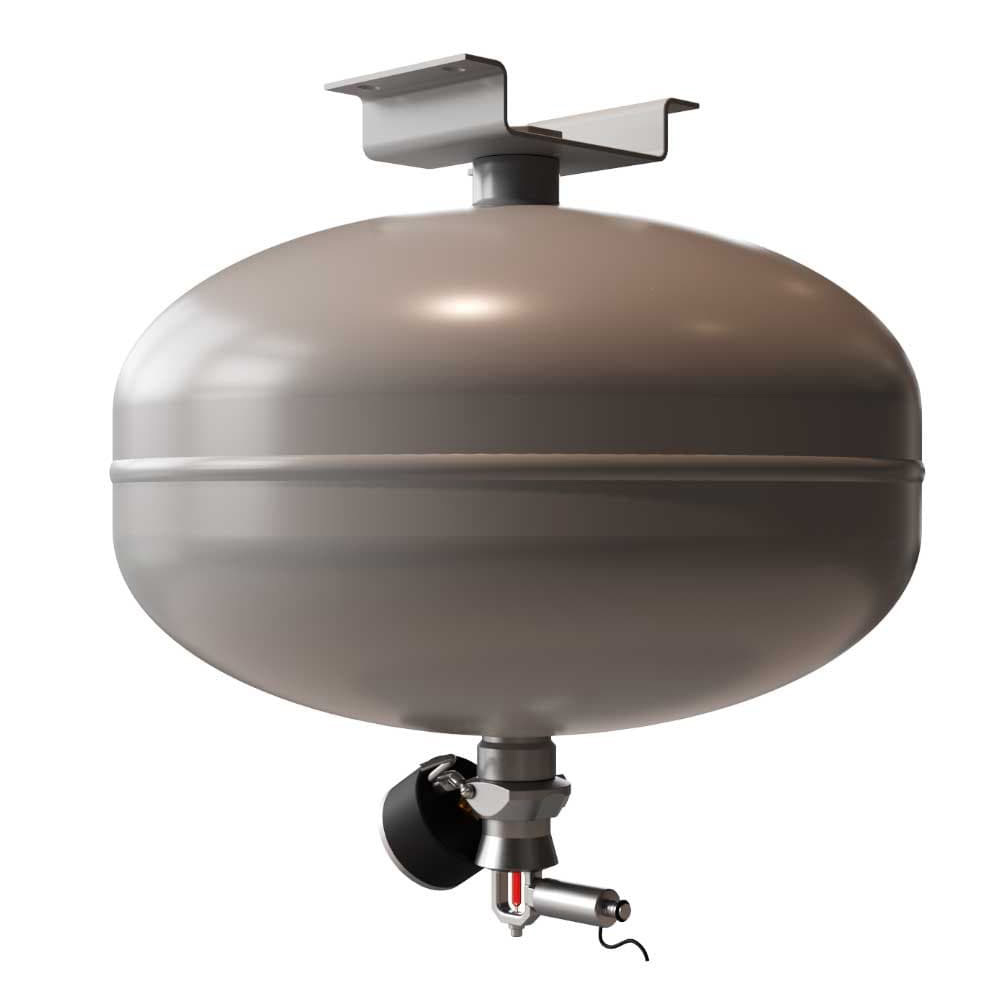

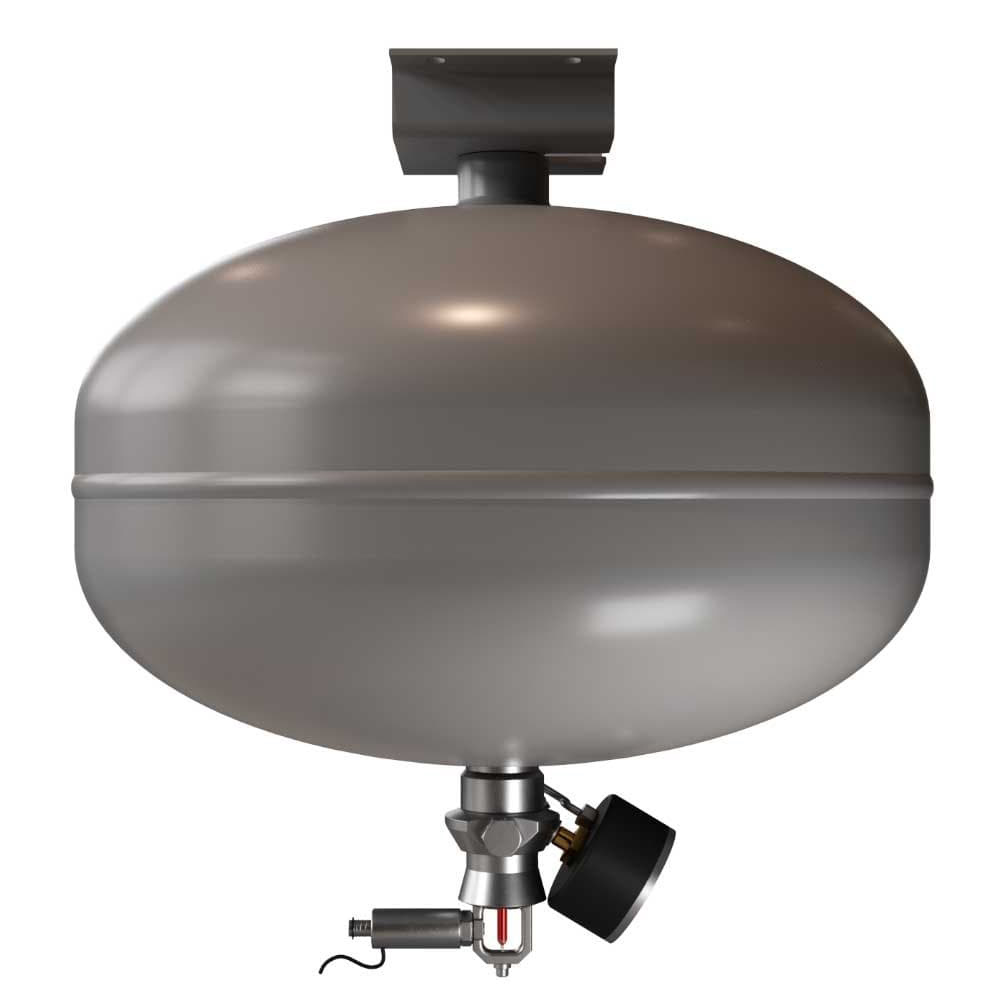

Комплектация: потолочное или настенное крепление, запорно-распылительное устройство (распылитель с тепловым замком в виде стеклянной колбы (t срабатывания 68 ºС), манометр, сигнализатор давления (в составе контактного манометра), электромеханический побудитель, руководство - техпаспорт, усиленная упаковочная коробка. Защита объема до 36 м³ в помещениях без постоянного присутствия людей.
Рекомендованы для защиты следующих объектов:
- серверные; банковские хранилища;
- коттеджи, квартиры; гаражи; склады;
- окрасочные и сушильные камеры;
- модуль-контейнеры с оборудованием и аппаратурой;
- моторные отсеки локомотивов, судов и т.д.;
- помещения насосных по перекачке ЛВЖ-ГЖ;
- трансформаторные подстанции, электрощиты;
- помещения автосервиса;
- архивы, библиотеки, музей;
- дизель-генераторные;
- участки ремонта подвижного состава;
- контейнерные и помещения павильонов АЗС;
- технологические ниши с электрокабелями.
| Защищаемый объем (до), м³ | 36 |
|---|---|
| Огнетушащее вещество | Газ |
| Способ установки | Настенный/Потолочный |
| Температура | 68 |
| Фактор срабатывания | Температура, электропуск |
